Sonderkonstruktionen

GEHT NICHT – GIBT´S NICHT!

Besondere Umstände, Gegebenheiten oder spezielle Anforderungen und Dimensionen verlangen immer wieder nach konstruktiven und innovativen Sonderlösungen. Wir planen, fertigen und montieren Sondertoranlagen entsprechend dem jeweils gewünschten Einsatz- und Anforderungsprofil.

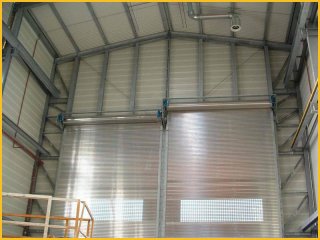

Doppelrolltoranlage mit elektrisch betriebener, seitlich fahrbarer Mittelstütze (Breite: 16,0m / Höhe: 15,0m)

Funktion:
Beide Tore sind jeweils in Einzel- bzw. gemeinsamer Synchronfahrt bedienbar. Nach dem vollständigen Öffnen beider Tore ist es möglich, die Mittelstütze seitlich wegzubewegen, um die Gesamtöffnung freizugeben. Jedes Rolltor ist mit einem zwangsgeführten Anrollsystem der Wickelwelle ausgerüstet. Je ab- bzw. aufgewickelter Lamellenlage verschiebt sich diese um eine Lamellenstärke. Der Ablaufpunkt des Torpanzers ist unabhängig von der Position des Tores immer genau senkrecht über der Führungsschiene, sodass kein durch unterschiedliche Wickeldurchmesser bedingter Schrägzug des abwickelnden Panzers entstehen kann und somit eine optimale Materialschonung gewährleistet ist.

Doppelrolltoranlage mit Folienbehang, horizontal gegeneinander laufend (Breite: 3,50 / Länge: 14,0m)

Funktion:
Die horizontal laufenden Rolltore dienen zur Abdeckung von Passivierungsbädern und Trocknerkammern. Die Behänge bestehen aus spezieller und sehr strapazierfähiger Gewebefolie mit Verstärkungsprofilen in gleichmäßigen Abständen. Durch den Synchronlauf beider Toranlagen gegeneinander wird das Öffnungs- bzw. Schließintervall um die Hälfte reduziert.

Zweiteilige horizontale Teleskopschiebedachanlage (Breite: 6,0 m / Länge: 5,0 m)

Funktion:
Die Schiebedachkonstruktion dient zur Abdeckung auf einem Vorratsbunker in einem Heizkraftwerk. Aufgrund fehlenden Freiraums war es notwendig, die Konstruktion zweiteilig übereinander-schiebbar zu gestalten. Die Konstruktion wird elektrisch über eine Totmannsteuerung betrieben.

4-flügelige Teleskop-Schiebetoranlage (Breite: 20,0 m / Höhe: 5,5 m)

Funktion:
Die 4-flügelige Toranlage besteht aus einer verschraubten tragefähigen Rahmenkonstruktion aus Aluminiumprofilen und einer außenseitigen Horizontalbeplankung mit Sektionselementen. Diese sind gefüllt mit transparenten Mehrkammerplatten. Die Bodenführung erfolgt unterflurig mit Spezialrollapparaten.

Einflügelige Hubtoranlage (Breite: 14,5 m / Höhe: 4,5 m)

Funktion:
Die einflügelige Rahmenkonstruktion besteht aus geschweißten und nach Statik geprüften, sowie exakt dimensionierten Stahlbauhohlprofilen. Die einzelnen Rahmenfelder sind mit verzinkten Stahllamellen ausgefüllt. Die automatisch gesteuerte Anlage dient als Abschluß einer Kühlanlage für Stahlbrammen und läuft komplett vertikal (ohne Umlenkung).

Horizontalrolltoranlage mit feuerfestem Gewebebehang (Breite: 2,40m / Länge: 18,0m)

Funktion:
Die horizontal laufenden Toranlagen dienen zum Verschluß von Trockenöfen einer Tauchlackierungsanlage. Aus Platzgründen sind die Anlagen oben auf der Trocknerkammer montiert. Der Torbehang läuft 6m vertikal an der Stirnseite der Kammer nach unten und wird dann um 90° umgelenkt, um die 18m lange Öffnung horizontal zu verschließen.
